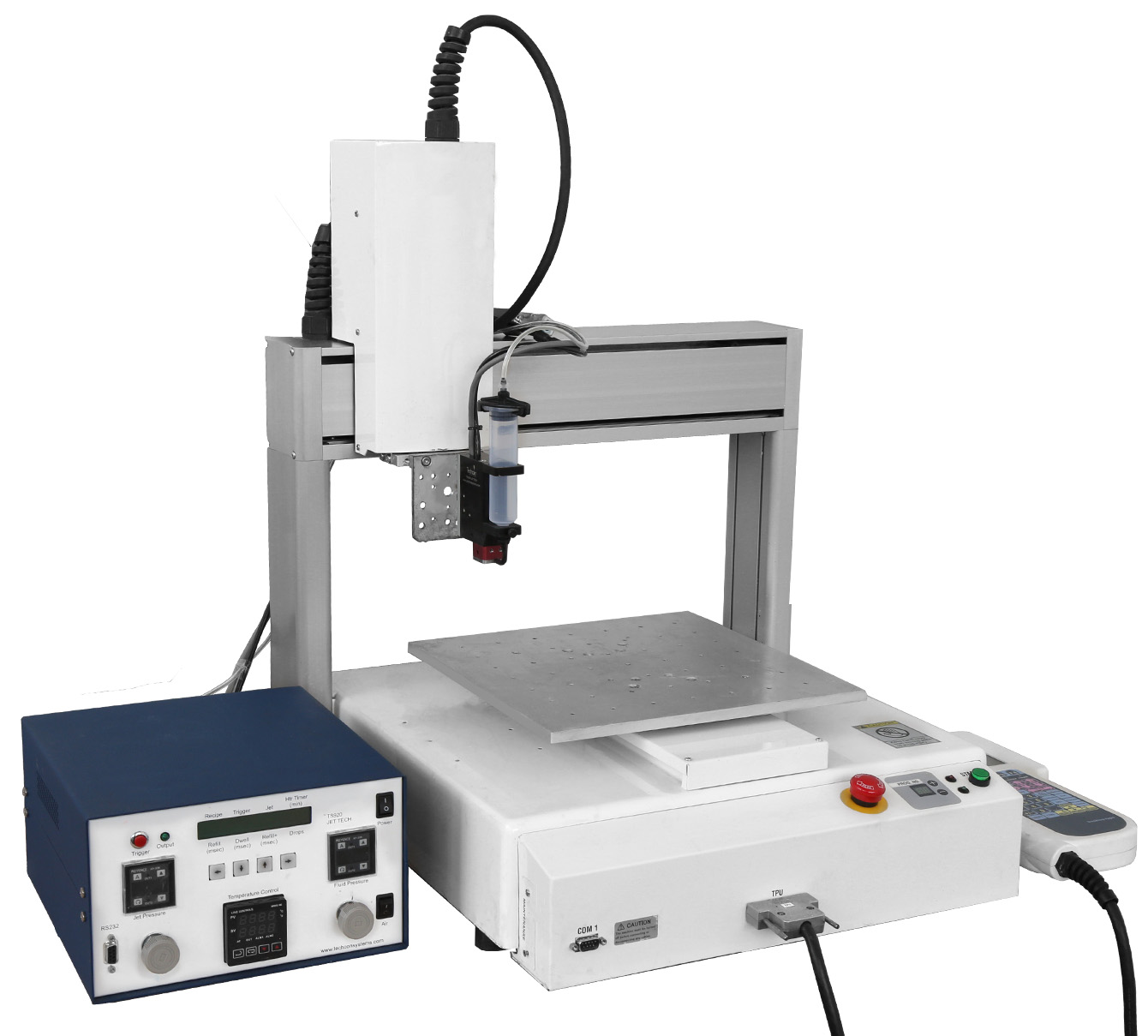

显示屏气动喷胶机

展开全部

收起

概述

显示屏气动喷胶机能处理粘度40万cps的流体，喷射系统快速喷射运动能在不足1s的时间内产生上百个精密的流体点，整体式喷嘴加热装置可以加热喷嘴板中的流体，与喷射阀体间产生热隔离，易于集成一喷射阀与独立的控制器组合，复杂的点胶方案只需一根单触发线即可完成。

工艺特点


    • 满足不同客户的工艺要求：最小线宽能达到0.3mm，最小胶量能达到10nl。

    • 胶点重量精准一致：精确测量，对位移速度精确控制。

    • 能满足不同大小的胶量和线宽：有不同大小的喷嘴可供选择。

    • 能大幅度降低客户成本：点胶频率高，点胶频率可达300Hz，使用寿命长，
         可实现高速连续点。

    • 隔膜片易于更换：代替其它喷射阀中的动态流体密封，不需要拆卸，清洗和更换磨
         损密封件，节省时间，利润高。因为隔膜非常小，所以能达到快速循环率，喷射速度非常高，
         适用的流体和应用范围广泛。

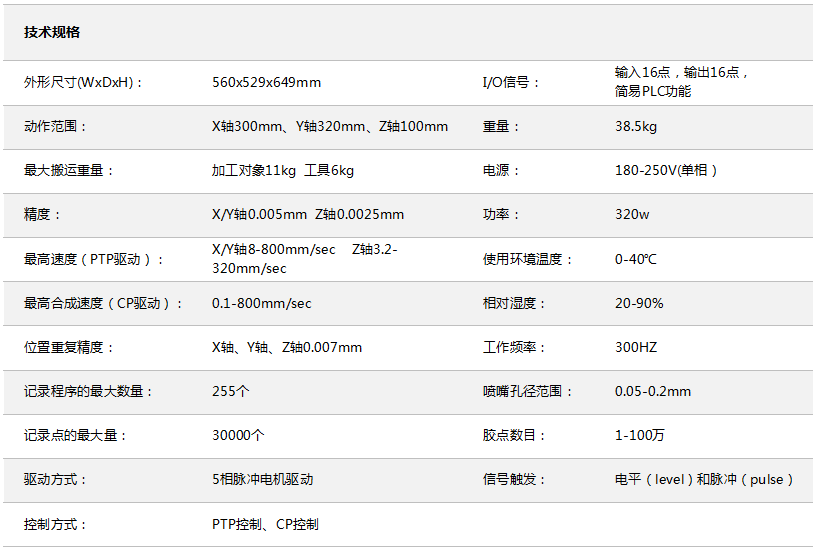

技术规格

产品优势

  • 喷射频率高：喷射频率可达300Hz。

  • 重复性高：点重复精度误差2~3%。

  • 集成度高：可以方便集成在各种平台上。

  • 更换零部件快捷：可进行在线更换零部件。

  • 适用粘度范围广：流体适用粘度范围在1cps-400000cps。

  • 满足不同客户的工艺要求：最小点胶胶量可达10nl。

  • 润湿部件少：独创的隔膜片结构，隔模片的材质有硅胶、EPDM、氟橡胶可供选择。

  • 避免损坏昂贵工件，可在某些接触式点胶无法实现的空间内点胶：非接触式点胶。

  • 防止因胶水流动性差而导致挂胶等现象：阀体本身可集成加热模块，温度分布均匀，能够对一些高粘度流体加热，增加流体流动性，防止挂胶。

应用行业

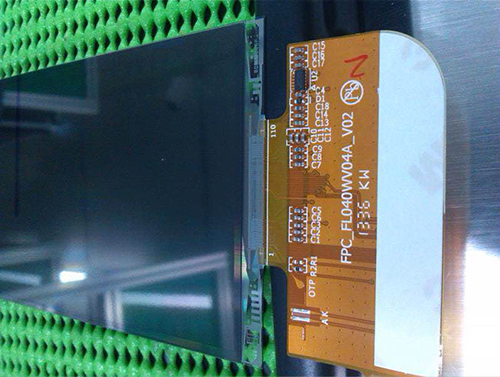

    • 扬声器、摄像头、显示屏等电子行业（SMT粘合剂（包含高硬度颗粒的导电胶）、 硅胶、底部填充胶等高粘度介质。

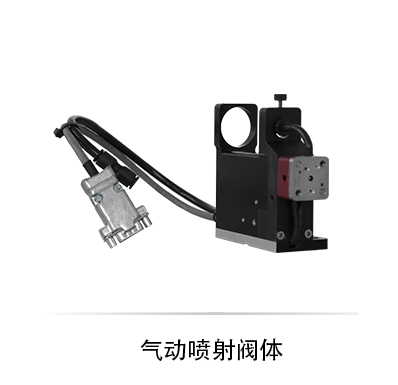

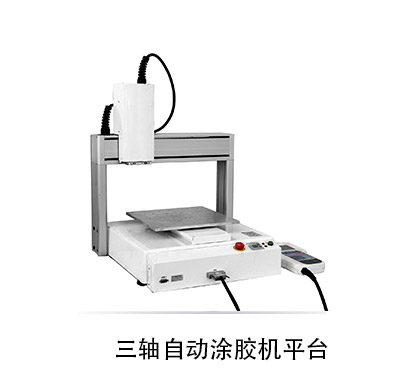

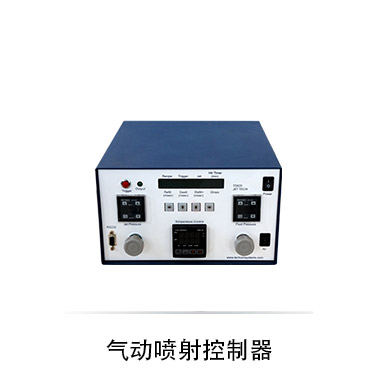

相关部件
